Електрически контактни метални медни щамповани части
Електрическите контакти изискват контролирана геометрия, стабилно контактно налягане и ниско контактно съпротивление. Електрически контактни метални медни щамповани части използват мед и медни сплави, обработени чрез прецизно щанцоване, изрязване, огъване и формоване. Приложенията включват превключващи контакти, клеми за гнезда, релейни медни листове, съединителни клеми и компоненти на MCCB. Прогресивното щамповане интегрира множество операции, докато върху контактните зони може да се приложи сребърно или калайдисано покритие. Персонализираното OEM производство поддържа специфични материали, чертежи, покритие, допуски и изисквания за инструменти.
- Бърза доставка
- Осигуряване на качество
- 24/7 обслужване на клиенти
представяне на продукта

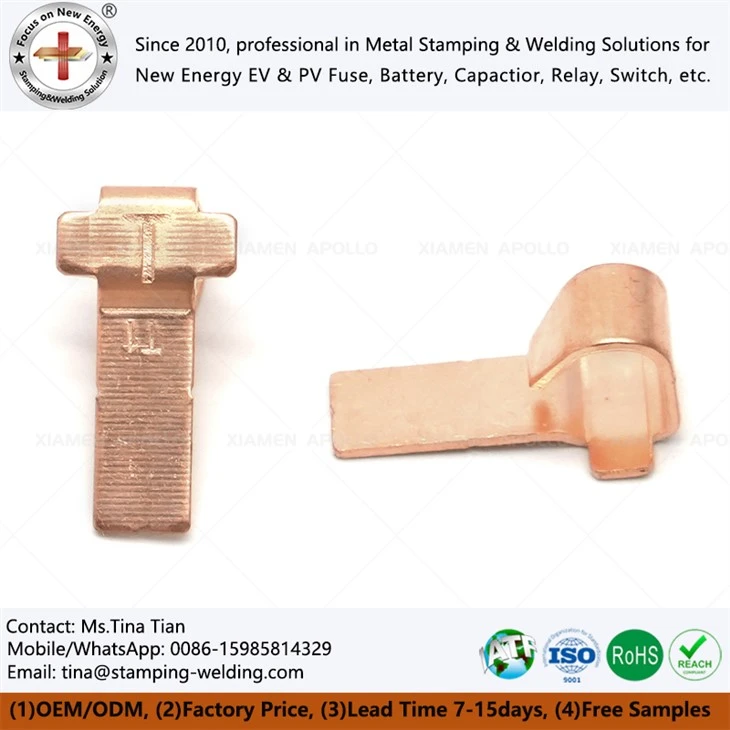

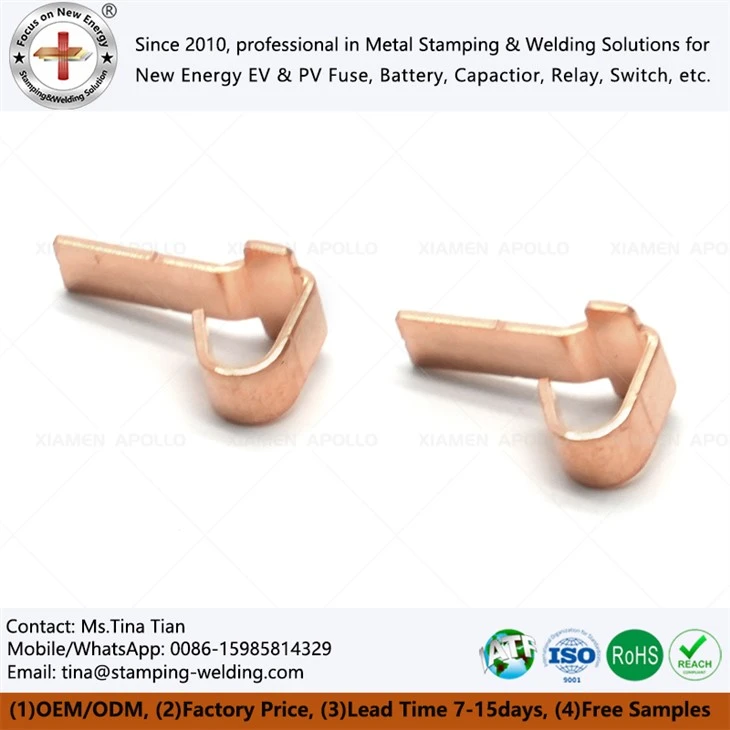

Електрическите контактни метални медни щамповани части функционират като високо-ефективни проводящи пътеки в рамките на прекъсвачи с формована кутия (MCCB), високо{1}}разпределителни апарати и системи за изключване на акумулатора на електрически превозни средства. Изработени от медни сплави с висока-чистота C1100 (ETP) и C1020 (OFHC), достигащи 100% електрическа проводимост по IACS, тези прецизни компоненти издържат на тежки непрекъснати натоварвания от ток и преходни токови удари, като същевременно поддържат строг термичен контрол и висока устойчивост на механична умора.
Производствен процес на електрически контактни метални медни щамповани части
Подготовка на материала
Медната лента или лентата от мед-сплав се проверява за качество на материала, дебелина, твърдост и състояние на повърхността, преди да започне щамповането с електрически контакт.
Щамповане и оформяне на контакти
Прогресивното щамповане извършва изрязване, щанцоване, огъване и контактно формоване, за да се получат точни електрически контактни профили.
Покритие и монтаж
Покритието със сребро или калайдисване намалява контактното съпротивление, докато съпротивителното заваряване се използва, когато са необходими сглобени контактни структури за метално щамповане на медни сплави.
Окончателна проверка
Проверките на размерите, покритието и външния вид се извършват преди опаковането, за да се потвърди стабилното качество за серийно производство на електрически контакти.
Осигуряване на качеството и контрол на производството
Контрол на материалите и процесите
Определените степени на мед или мед-сплав се контролират по време на производството, докато параметрите на щамповане и условията на матрицата се наблюдават, за да се поддържа постоянна геометрия на контакта и точност на формоване.
Контрол на размерите и повърхността
Критичните размери, контактните профили, нивата на неравностите и състоянието на повърхността се проверяват спрямо изискванията за чертежи по време на серийното производство на метални медни щамповани части с електрически контакт.
Функционален и партиден контрол
Съпротивлението на контакта, силата на пружината и сглобяването се проверяват, когато е необходимо, за да се потвърди електрическата функция и консистенцията на партидата за контакт за щамповане на мед за електрически превключвател.
Персонализирани решения за производство на метални медни щамповани части за електрически контакти
Чертеж и избор на материал
OEMЕлектрически контактни метални медни щамповани частипроизводството поддържа чертежи на клиента, класове мед или мед-сплави, дебелина на материала и определени изисквания за контакт за всяка електрическа контактна част.
Разработка на инструменти и процеси
Прогресивните щанци могат да бъдат разработени за щанцоване, огъване и контактно формоване, с корекции на инструментите въз основа на геометрията на детайла, допуските и производствения обем на терминала за щамповане на меден метал с електрически контакт.
Покритие и конфигурация на контакта
Могат да бъдат определени сребърно или калайдисано покритие, геометрия на контакта и съпротивително заваряване, за да отговарят на изискванията за сглобяване на превключвател, реле, гнездо, конектор и MCCB за частите на скобата за метално медно щамповане.
Често задавани въпроси за електрически контактни метални медни щамповани части
Как се контролират неравностите на частите за прецизно щамповане на мед?
+
-
Образуването на неравности се контролира чрез хлабина на поансона и матрицата, състоянието на инструмента, дебелината на материала и геометрията на рязане. Критичните ръбове могат да бъдат подложени на допълнителни операции за премахване на грапаве или-обработка на ръбове, когато се изисква от монтажния чертеж или електрическия контактен интерфейс.
Могат ли частите за щамповане на мед да включват огъване и съпротивително заваряване?
+
-
да Медните контактни компоненти могат да бъдат произведени с щанцоване, огъване, формоване и последващо съпротивително заваряване. Параметрите на заваряване зависят от класа на материала, дебелината, геометрията на фугата и изискваната механична якост. Прототипните изпитания могат да се използват за потвърждаване на съвместния процес преди масово производство.
Могат ли персонализирани OEM медни контактни части да бъдат произведени от клиентски чертежи?
+
-
да Производството може да се основава на 2D чертежи, 3D CAD файлове, спецификации на материалите и изисквания за покритие. Проектирането на инструментална екипировка, прогресивното разработване на матрици, производството на проби и валидирането на размерите могат да бъдат координирани преди пускането на производството.
Какви медни материали са подходящи за щамповане с електрически контакт?
+
-
Листовите материали от мед и-медни сплави могат да бъдат избрани според изискванията за проводимост, твърдост, възможност за формоване и-контактна сила. Степента на материала трябва да бъде потвърдена от чертежа на клиента или техническата спецификация преди проектирането на инструмента, тъй като твърдостта на материала пряко влияе върху поведението на огъване и формираната контактна геометрия.
Какви данни за инспекция могат да бъдат предоставени за персонализирани медни щамповани части?
+
-
Документацията за проверка може да включва отчети за размерите, сертификати за материали, записи за покритие и други договорени записи за качество. Обхватът на проверката се установява от критични размери, функционални характеристики и спецификации на клиента преди масовото производство.
Свържете се с нас
Изпратете вашите 2D/3D CAD чертежи, клас на материала, дебелина на медта и спецификация на покритието за инженерен преглед. Можем да оценим последователността на щамповане, изискванията за инструменти, критичните размери и производствения маршрут, преди да издадем фабрична-директна оферта.
