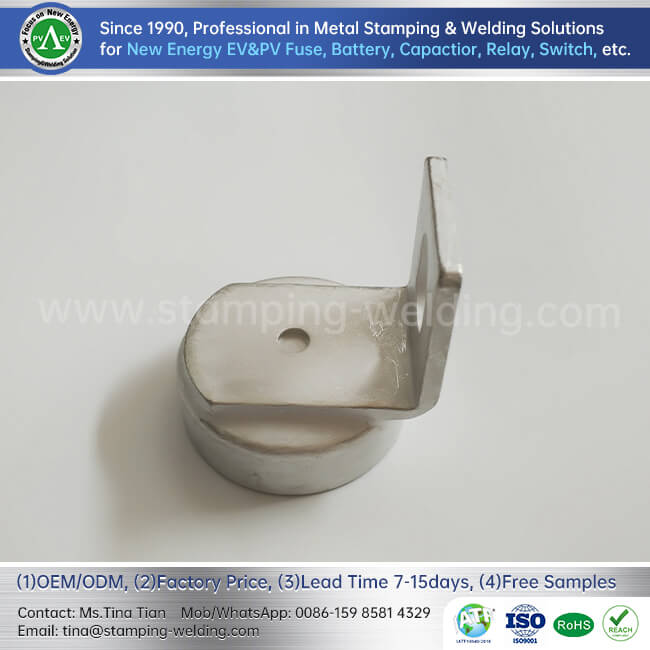

Капачка и контакт за нов енергиен предпазител



• Сигурно капсулиране:Капачката на компонента служи като здрав корпус, предпазвайки вътрешните елементи на предпазителя от външни фактори на околната среда като влага, прах и замърсители. Това капсулиране гарантира дълголетието и целостта на критичните компоненти на предпазителя.
• Устойчивост на околната среда:Електрическите и хибридните превозни средства работят в различни и предизвикателни среди. Капачката предпазва предпазителя от въздействието на температурни колебания, влажност и външни сили, като поддържа постоянна работа дори при неблагоприятни условия.
• Предотвратяване на корозия:Материалът на капачката осигурява устойчивост на корозия, като предпазва електрическите връзки на предпазителя и осигурява непрекъснат поток на ток през целия живот на предпазителя. Тази функция е особено важна в нови енергийни системи, където надеждната свързаност е от първостепенно значение.
• Поглъщане на вибрации и удари:Електрическите превозни средства изпитват вибрации и механични удари по време на работа. Капачката предпазва вътрешните компоненти на предпазителя, като смекчава въздействието на тези сили и предотвратява прекъсвания или неизправности поради динамиката на автомобила.
• Разсейване на топлината:Ефективното разсейване на топлината е от решаващо значение за предпазителите, които работят с електрически ток. Капачката помага при управлението на топлината, генерирана по време на работа на предпазителя, като допринася за стабилността на работата на предпазителя и предотвратява прегряване.
• Електромагнитна съвместимост (EMC):Дизайнът на капачката може да включва електромагнитни екраниращи свойства, намалявайки електромагнитните смущения (EMI) и радиочестотните смущения (RFI), които биха могли да повлияят на чувствителната електроника на автомобила.
• Прецизен електрически контакт:Контактната част на компонента осигурява надеждна електрическа свързаност в предпазителя. Той позволява ефективен пренос на ток между вътрешните компоненти на предпазителя, поддържайки оптимална електрическа работа.
• Текущо управление:Контактът помага за управление на тока в предпазителя, като гарантира, че остава в безопасни и определени граници, като по този начин предотвратява прегряване и електрически опасности.
• Път с ниско съпротивление:Контактът е проектиран да предлага минимално електрическо съпротивление, което позволява ефективно предаване на ток през предпазителя и намалява загубите на енергия.
• Съвместимост и стандартизация:Компонентът за капачка и контакт е проектиран да съответства на индустриалните стандарти и спецификациите на предпазителите, осигурявайки съвместимост с различни модели и производители на електрически и хибридни превозни средства.
• Издръжливост и дълголетие:Като предлага защитни мерки и улеснява надеждни електрически връзки, този компонент допринася за цялостната дълготрайност и надеждност на новия енергиен предпазител, намалявайки необходимостта от чести смени или ремонти.
• Подобряване на безопасността:Осигурявайки надеждна работа на предпазителя, капачката и контактният компонент играят решаваща роля в поддържането на безопасността на електрическите и хибридните превозни средства чрез минимизиране на риска от електрически неизправности, късо съединение или пожари.



МАШИНЕН ПРОЦЕС

——

1. Избор на материал:

Първата стъпка в производството на компоненти за капачки и контакти е изборът на подходящите материали. Тези компоненти често са направени от проводящи материали като мед или алуминий поради отличната им електропроводимост.

2. Процес на обработка:

• Струг на струг:Това е обичайна начална стъпка в процеса на обработка. Това включва въртене на детайла на струг, докато режещ инструмент премахва материала, за да създаде желаната форма. За компонентите на капачката и контакта често е необходима цилиндрична форма.
• Фрезоване:Фрезовите машини се използват за създаване на функции като жлебове или вдлъбнатини в компонентите. Тази стъпка може да е необходима за постигане на необходимия дизайн и функционалност.

3. Пробиване и пробиване:

Дупките и отворите се пробиват или обработват машинно в компонентите, където е необходимо. Тези отвори могат да се използват за закрепване на компонента или за електрически връзки.

4. Заваряване:

Заваряването е критичен процес при производството на компоненти за капачки и контакти, тъй като е от съществено значение за осигуряване на сигурна електрическа връзка и механична якост. Има няколко използвани техники за заваряване:

• Съпротивително заваряване:Това е често срещан метод за свързване на електрически компоненти. Съпротивителното заваряване включва преминаване на силен ток през частите, които ще бъдат заварявани, което ги кара да се нагряват и сливат заедно.
• Лазерно заваряване:В някои случаи лазерното заваряване се използва за прецизни и чисти заварки, особено при компоненти със сложен дизайн.
• TIG (волфрамов инертен газ) заваряване:TIG заваряването се използва за заваряване на по-тънки материали, където прецизността е от решаващо значение. Той използва неконсумативен волфрамов електрод и инертен газ за защита на зоната на заваряване.
• MIG (метален инертен газ) заваряване:MIG заваряването е подходящо за по-дебели материали и е по-бързо от TIG заваряването. Той използва консумативен тел електрод и екранировка от инертен газ.

5. Щамповане:

Щамповането се използва за създаване на специфични форми, шарки или маркировки върху компонентите на капачката и контакта. Това може да включва фирмени лога, информация за продукта или идентификатори.

Процесът на щамповане включва пресова машина със специализирани матрици, които прилагат сила върху детайла, карайки го да се деформира и да придобие желаната форма или шарка.

6. Повърхностна обработка:

След механична обработка, заваряване и щамповане, компонентите могат да бъдат подложени на повърхностна обработка за подобряване на тяхната електрическа проводимост, устойчивост на корозия или външен вид. Това може да включва процеси на покритие като никелиране, калайдисване или сребърно покритие.

7. Контрол на качеството:

По време на производствения процес се прилагат мерки за контрол на качеството, за да се гарантира, че компонентите отговарят на изискваните спецификации. Това може да включва проверки на размерите, тестове за електропроводимост и визуални проверки.

8. Сглобяване:

След като всички отделни компоненти са обработени, заварени, щамповани и обработени, както е необходимо, те могат да бъдат сглобени в окончателния нов енергиен предпазител, включително капачката и контактните компоненти, предпазителният елемент и корпусът.

ПРОВЕРКА НА ПРОДУКТА

——

1. Визуална проверка:

Визуалната проверка е първата стъпка в процеса на проверка. Инспекторите проверяват компонентите за всякакви видими дефекти, като повърхностни несъвършенства, пукнатини, нередности във формата или признаци на повреда по време на производство или боравене.

2. Проверка на размерите:

Точните размери са от решаващо значение за осигуряване на правилното прилягане и функционалност на компонентите на капачката и контакта. Проверката на размерите включва измерване на ключови параметри като дължина, диаметър, дебелина и диаметри на отворите с помощта на прецизни инструменти като микрометри, шублери и измервателни уреди.

3. Тест за електропроводимост:

Електрическата проводимост е критично свойство за компонентите на капачката и контакта, тъй като те са отговорни за пренасянето на електрически ток в предпазител. Инспекторите могат да извършват тестове за проводимост, за да гарантират, че компонентите отговарят на определените изисквания за електропроводимост. Това може да се направи с помощта на методи като техниката на четириточкова сонда или кондуктометри.

4. Проверка на качеството на заваръчния шев:

За компоненти, които включват заваряване, инспекторите оценяват качеството на заварките. Това включва проверка за правилно сливане, липса на кухини или пукнатини в заваръчния шев и спазване на спецификациите за заваряване. Техники като рентгеново изследване или ултразвуково изследване могат да се използват за оценка на качеството на заваръчния шев.

5. Изпитване на механична якост и твърдост:

Механични свойства като якост на опън и твърдост са от съществено значение за компонентите на капачката и контакта, тъй като те трябва да издържат на механични натоварвания по време на работа. Механичното изпитване включва подлагане на проби на контролирани сили и измерване на тяхната реакция. Тестването на твърдостта може да се извърши с помощта на методи като тестовете за твърдост на Рокуел или Викерс.

6. Проверка на повърхностното покритие:

Повърхностното покритие на компонентите на капачката и контакта може да повлияе на тяхната електропроводимост и устойчивост на корозия. Инспекциите на повърхностното покритие включват оценка на фактори като грапавост и наличие на всякакви повърхностни дефекти или замърсяване.

7. Измерване на дебелината на покритието:

Ако компонентите са покрити с материали като никел, калай или сребро за устойчивост на корозия или подобрена електрическа проводимост, инспекторите измерват дебелината на слоевете на покритието, за да се уверят, че отговарят на спецификациите. Това често се прави с помощта на специализирани инструменти като рентгенови флуоресцентни (XRF) анализатори или тестери за вихрови токове.

8. Термични и екологични тестове:

Компонентите на капачката и контакта могат да бъдат подложени на термични и екологични тестове, за да се оцени работата им при екстремни условия. Това може да включва термичен цикъл, тестване на влажност и тестване на термичен шок за симулиране на условия на работа в реалния свят.

9. Функционално тестване:

В някои случаи се извършва функционално тестване, за да се гарантира, че компонентите на капачката и контакта изпълняват предназначените си електрически функции в рамките на предпазител. Това може да включва проверка дали компонентите осъществяват правилен електрически контакт и че могат да пренасят определения ток без прегряване.

10. Документация и възможност за проследяване:

По време на процеса на проверка се поддържа щателна документация. Това включва записване на резултатите от проверката, партидни номера и друга подходяща информация. Проследимостта е от решаващо значение за идентифициране и справяне с всякакви проблеми, които могат да възникнат в бъдеще.

11. Окончателна проверка и опаковане:

След като всички проверки приключат и компонентите на капачката и контакта отговарят на изискваните стандарти, те се подготвят за опаковане. Окончателните проверки потвърждават, че компонентите са готови за сглобяване в предпазителите за нова енергия.
