Технология на обработка и работен процес за медни плочи: Ключови технически точки от рязане и щамповане до заваряване и проверка на качеството

Благодарение на тяхната висока електрическа и топлопроводимост, пластичност и отлична формоспособност, чистите медни плочи се използват широко в области като електрически връзки, оборудване за разпределение на енергия, силова електроника, електронни компоненти, архитектурна декорация и промишлено производство. В сравнение с обикновената стомана, обработката на чисти медни плочи налага по-строги изисквания по отношение на състоянието на материала, параметрите на оборудването, хлабината на матрицата и защитата на повърхността. Това е особено вярно при производството на прецизни електрически компоненти, където процесът трябва да осигури точност на размерите, като същевременно поддържа електрическа проводимост, плоскост, качество на ръбовете и годност за последващо сглобяване.





























































Преди да започне обработката, трябва да се определят спецификациите на материала въз основа на структурата, дебелината, размерите, допустимите отклонения и работната среда на крайната част, а входящите материали трябва да бъдат проверени. Общи елементи за проверка включват дебелина, дължина и ширина на плочата, както и проверки за плоскост на повърхността, драскотини, пукнатини, окисление/обезцветяване и видими включвания. За плочи, изискващи прецизно формоване, фактори като твърдост на материала, удължение и условия на доставка също трябва да бъдат взети предвид, тъй като те пряко влияят на последващите операции по щамповане, огъване и формоване.



Подготовката на оборудването и инструментите също са критични пред{0}}стъпки за обработка. Параметрите за машини за рязане, преси, оборудване за огъване и заваръчни агрегати трябва да бъдат зададени в съответствие с дебелината на материала и структурата на продукта. За масово{3}}произведени прецизни части фактори като позициониране на матрицата, хлабина за заготовки и точност на подаване трябва да бъдат проверени предварително, за да се гарантира стабилност на процеса. За електрически съединители с високи-спецификации трябва да се поддържат подробни записи на процеси-, обхващащи партиди суровини, условия на матрицата и параметри на обработка-, за да се улесни проследимостта на качеството.



Рязането е основна стъпка в работния процес на обработка на чиста медна плоча. Обичайните методи включват механично рязане, трион, заготовка и лазерно рязане. Механичното рязане предлага висока ефективност и относително ниски разходи за стандартни правоъгълни плочи, докато заготовката или лазерната обработка могат да бъдат избрани за части, включващи специфични модели на отвори, контури или сложни форми, в зависимост от дебелината на материала и изискванията за прецизност.



По време на лазерното рязане високата отразяваща способност и топлопроводимостта на чистата мед означават, че параметрите на оборудването не могат просто да бъдат копирани от тези, използвани за обикновени стоманени плочи. Параметри като дебелина на листа, мощност на лазера, позиция на фокуса, помощен газ и скорост на рязане трябва да бъдат правилно съгласувани. Неправилните параметри могат да доведат до адхезия на шлака, неравности по ръбовете, локализирани топлинно-засегнати зони или отклонения в размерите. За части, изискващи прецизен монтаж, перпендикулярността на среза и състоянието на ръбовете трябва да бъдат допълнително проверени.



Щамповането на чиста медна ламарина е често срещан метод за формоване за масовото производство на електрически компоненти. Операции като заготовка, щанцоване, подрязване, формоване, фланцоване и локализирано оформяне могат да се извършват с помощта на матрици за щамповане. Когато продуктите изискват висока консистенция на размерите, структурата на матрицата и хлабината за заготовки пряко влияят върху качеството на частта.

















































































По време на процеса на щамповане чистата мед показва добра пластичност, въпреки че материалите с различни степени и нива на твърдост варират по отношение на способностите си за пластична деформация. За сложни геометрии последователността на щамповане трябва да бъде внимателно проектирана, за да се избегне прекомерна деформация в една стъпка, която може да причини напукване, изкривяване или локализирано връщане назад. Фактори като острота на ръба на матрицата, луфт между горната и долната матрица и точността на подаване/позициониране трябва да бъдат стриктно контролирани, за да се сведат до минимум неравностите и колебанията в размерите.



За щампованите части, използвани в електрическите системи, трябва да се обърне внимание не само на външните размери, но и на влиянието на празните ръбове върху последващото сглобяване и изолационните хлабини. Например, острите грапавини могат да попречат на прилягането на изолационните материали или да причинят локализирани концентрации на напрежение по време на монтажа. Следователно, някои продукти изискват допълнителни операции за премахване на мустаци, скосяване или монетни операции след щамповане.



При производството на прецизни медни компоненти процесите на щамповане често използват непрекъснати или прогресивни матрици, съобразени със структурата на продукта. За сложни продукти с голям-обем непрекъснатото щамповане намалява ръчната обработка между етапите и подобрява последователността на обработката; обратно, за части с малък{2}}обем или такива с често променящ се дизайн могат да се използват гъвкави матрици за една-операция, за да се намалят разходите за повторно оборудване и да се съкратят циклите на разработка.



Персонализираното медно щамповане обикновено включва цялостна координация на избора на материал, дизайна на матрицата, размерите, толерансите и изискванията за повърхностно покритие. Когато се занимават с персонализирани електрически конектори, инженерите трябва да вземат предвид използването на материала, посоката на щамповане, местата на огъване и хлабината за последващо заваряване по време на фазата на проектиране на продукта, за да минимизират ненужната деформация и необходимостта от вторично подрязване по време на обработката.



Операциите по огъване върху чиста медна ламарина се използват основно за създаване на специфични ъгли или три-измерни структури, трансформиращи плоските листове в пространствени компоненти, които отговарят на изискванията за монтаж. Фактори като дебелина на материала, радиус на огъване, посока на огъване и температура на материала трябва да бъдат взети под внимание по време на процеса. Въпреки че чистата мед притежава добра пластичност, проблеми като локално изтъняване, напукване или връщане назад могат да възникнат по време на многократни операции на огъване или при оформяне на огъвания с малък-радиус.



За компоненти, изискващи висока прецизност на размерите, параметрите на огъване трябва да се коригират въз основа на действителните свойства на материала и да се финализират чрез първата -инспекция на артикула. Сложните структури могат да бъдат формирани постепенно чрез множество етапи на огъване, вместо постигане на всички ъгли в една операция. След обработката ъглите, плоскостта и критичните монтажни размери на компонента трябва да бъдат проверени, като при необходимост се извърши коригиращо оформяне.



Процесите на щамповане и огъване на медни листове често се комбинират. Например, някои електрически съединители имат своите външни профили, местоположения на дупки и локализирани характеристики, дефинирани чрез щамповане, последвано от огъване за постигане на окончателните ъгли на монтаж. Този композитен производствен подход може да намали броя на частите, като същевременно подобри структурната интеграция.



При производството на компоненти от чиста медна ламарина, заваряването се използва предимно за сигурно свързване на различни части или за създаване на непрекъсната проводяща структура. Обичайните методи включват заваряване с аргонова дъга, лазерно заваряване и други процеси на свързване, подходящи за мед. Благодарение на високата топлопроводимост на чистата мед, топлината се разсейва бързо от зоната на заваряване; следователно параметрите на заваръчния ток, скоростта, входящата топлина и защитния газ трябва да се регулират въз основа на дебелината на материала и конфигурацията на фугата.



Преди заваряване зоната, която ще се съединява, трябва да се почисти, за да се отстранят масла, оксиди и други замърсители. За компоненти със строги изисквания по отношение на електрическата проводимост и външния вид са необходими проверки след -заваряване, за да се оцени непрекъснатостта на заваръчния шев, деформацията, отстраняването на повърхността и здравината на съединението. Проверката може също да се извърши чрез визуална проверка, проверки на размерите или други приложими не-разрушителни методи за изпитване.



За електрически медни щамповани части има ясна връзка между прецизността на щамповане и качеството на последващите заваръчни операции. Ако щампованите части показват значителни отклонения в размерите или изкривяване, по време на заваряването могат да възникнат непоследователни монтажни празнини, като по този начин се компрометира стабилността на заваряването. Следователно, в много{2}}процесното производство, щамповането, огъването и заваряването трябва да се управляват като непрекъсната верига от процеси, вместо да се оценява качеството само на базата на изолирани стъпки.

















































































Повърхностната обработка е критичен етап след обработката на медни плочи; въпреки това конкретният метод трябва да бъде избран въз основа на работната среда на продукта и функционалните изисквания. Обичайните обработки включват полиране, почистване, пасивиране, калайдисване, никелиране и други защитни процеси. За електрическите съединители повърхностната обработка служи не само за подобряване на външния вид, но, което е по-важно, за осигуряване на оптимална производителност на контакта, устойчивост на окисляване и дългосрочна-оперативна стабилност.



Ако частите са предназначени за използване при висока-влажност или корозивни среди или за сценарии, включващи продължително излагане, трябва да се изберат подходящи методи за повърхностна защита въз основа на действителните условия. За продукти, изискващи надежден електрически контакт, трябва да се даде приоритет на оценката на дебелината и равномерността на слоя за повърхностна обработка, както и качеството на връзката му с основния материал. След обработката на повърхността трябва да се внимава да се предотвратят надрасквания или замърсяване по време на транспортиране и сглобяване.



Крайното качество на медните щамповани части не се определя от една стъпка на обработка, а е резултат от комбинираното влияние на материали, инструментална екипировка, параметри на обработка, повърхностна обработка и процедури за проверка. За проекти за масово производство изискванията за контрол на критичните размери и функционални характеристики трябва да бъдат установени предварително и последователността на продукта да бъде осигурена чрез първа-инспекция на артикула,-проверки в процеса и крайна инспекция.



По отношение на проверката на размерите могат да се използват инструменти като калипери, микрометри, измервателни уреди за височина, профилни проектори и координатни измервателни машини (CMM) в зависимост от структурата на продукта. За продукти, включващи множество дупки, сложни контури или строги изисквания за позиционен толеранс, инспекцията трябва да се съсредоточи върху диаметрите на дупките, разстоянието между тях, размерите на контурите, ъглите на огъване и пространствените отношения между опорните точки за монтаж.



Качеството на повърхността също трябва да бъде проверено. По време на обработката на медни плочи могат да се появят проблеми като драскотини, вдлъбнатини, окисляване, неравности, деформация и локализирана аблация. За части, служещи като проводящи компоненти, също така е от съществено значение да се провери за значителни напречни -повреди или дефекти в контактните зони.



Щамповането на медна лента се използва предимно за масово формоване на части от непрекъснат материал от медна лента. В сравнение с обработката на отделни листове, непрекъснатото щамповане на медни ленти намалява честотата на зареждане, разтоварване и позициониране, което го прави идеален за малки електрически компоненти, изискващи големи производствени обеми. По време на непрекъснатото щамповане фактори като точност на подаване, живот на матрицата и контрол на напрежението на материала са от решаващо значение за осигуряване на консистенцията на крайния продукт.



За медни щамповани компоненти със сложни структури може да се използва комбинация от процеси-като щамповане, огъване, занитване и заваряване-въз основа на продуктовите изисквания. Интегрирането на процеса помага за намаляване на броя на отделните части и минимизира работното натоварване за последващо сглобяване. Повишената сложност на процеса обаче изисква по-висока прецизност в инструменталната екипировка и превъзходни възможности за контрол на процеса; следователно трябва да се извърши оценка на осъществимостта на производството по време на фазата на проектиране на продукта.



В приложения като нови енергийни превозни средства, силова електроника и индустриално контролно оборудване, медните щамповани части обикновено изпълняват функции, свързани с електрическа проводимост, взаимно свързване, структурна опора или предаване на ток. За разлика от стандартните структурни компоненти, тези продукти често имат строги спецификации по отношение на допустимите отклонения на размерите, контактните зони, плоскостта и състоянието на повърхността. Например, медните части, използвани за електрически връзки, трябва да отговарят както на критериите за механично сглобяване, така и на критериите за електрическа ефективност; следователно дизайнът на продукта не може да се фокусира единствено върху външните размери.



За проекти за обемни доставки персонализираните медни щамповани части обикновено изискват валидиране на материали, инструменти, процеси и протоколи за проверка по време на етапа на прототипиране, преди да започне масовото производство. Когато избират части, инженерите по доставките трябва да проверят ключови спецификации-като степен на материала, диапазон на дебелината, критични толеранси на размерите, повърхностна обработка, годишно търсене, методи на опаковане и изисквания за проверка на качеството-и да включат тези подробности в технически споразумения или инженерни чертежи.



За продукти, изискващи както щамповане, така и огъване, медните свързващи части могат да бъдат произведени чрез непрекъснати или много{0}}стъпкови процеси. По време на фазата на проектиране трябва да се обърне специално внимание на радиусите на огъване, посоката на щамповане, локализираните точки на напрежение и хлабината при сглобяване, за да се предотврати намеса след -формоване или отклонения в размерите.



От цялостна производствена гледна точка, обработката на чиста медна ламарина обикновено включва проверка на материала, изрязване/рязане, щамповане/формоване, огъване/калибриране, заваряване/съединяване, повърхностна обработка, проверка на размерите и окончателно опаковане/складиране. Не всички продукти изискват пълното изпълнение на всяка стъпка на обработка; действителните работни потоци трябва да бъдат съобразени въз основа на фактори като геометрия на детайла, състояние на материала, работна среда и планирана функция.

















































































Водена от напредъка в новата енергия, силова електроника, интелигентно разпределение на енергия и високо{0}}ефективно електрическо оборудване, обработката на чисти медни плочи се развива отвъд простото формоване към висока прецизност, композитни техники за обработка и функционална интеграция. Бъдещите производствени процеси ще поставят по-голям акцент върху използването на материала, живота на инструмента, автоматизираното подаване,-инспекцията в линията и много-координирането на процесите, като същевременно балансират електрическата проводимост, механичната якост и дългосрочната-надеждност.

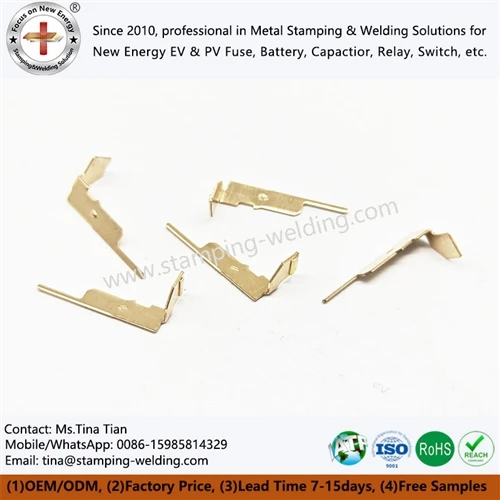

От гледна точка на инженерните поръчки, избор на решение за обработка заМеден щампован контакт за електрически превключвателизисква цялостна оценка в множество измерения-включително клас на материала, дебелина на плочата, метод на обработка, критични размери, допуски, повърхностна обработка и крайна работна среда-, последвано от валидиране на прототип преди масово производство, за да се потвърди осъществимостта на процеса и последователността на продукта.
