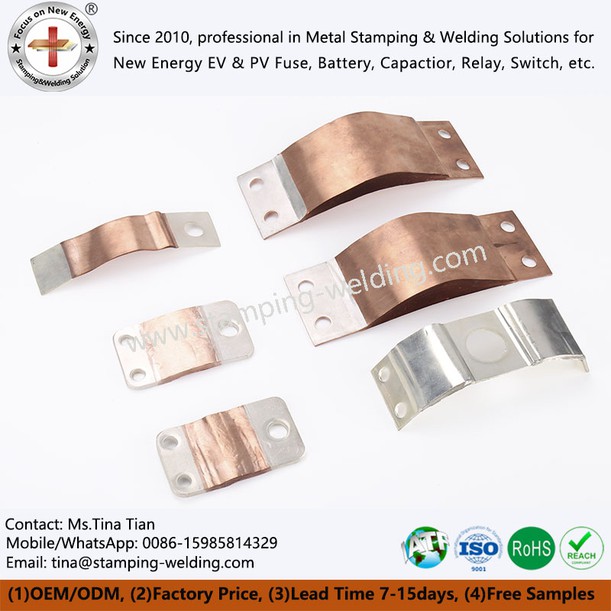

Гъвкави шини от многослойно медно фолио: гръбнакът на модерната електрическа гъвкавост

Гъвкавите шини от многослойно медно фолио са усъвършенствани компоненти за електрическо свързване, които придобиха значителна популярност в съвременните електрически системи. За разлика от традиционните твърди шини, тези гъвкави двойници са конструирани чрез подреждане на множество слоеве от тънко медно фолио и свързването им заедно чрез процес на дифузионно заваряване. Тази уникална структура съчетава отличната електрическа проводимост на медта с повишена гъвкавост, което им позволява да осигурят надеждни електрически връзки, като същевременно поемат механично напрежение, вибрации и термично разширение. Те играят решаваща роля в различни приложения, от силовата електроника и системите за възобновяема енергия до автомобилната и космическата индустрия, където високата-производителност и гъвкавите електрически връзки са от съществено значение.​

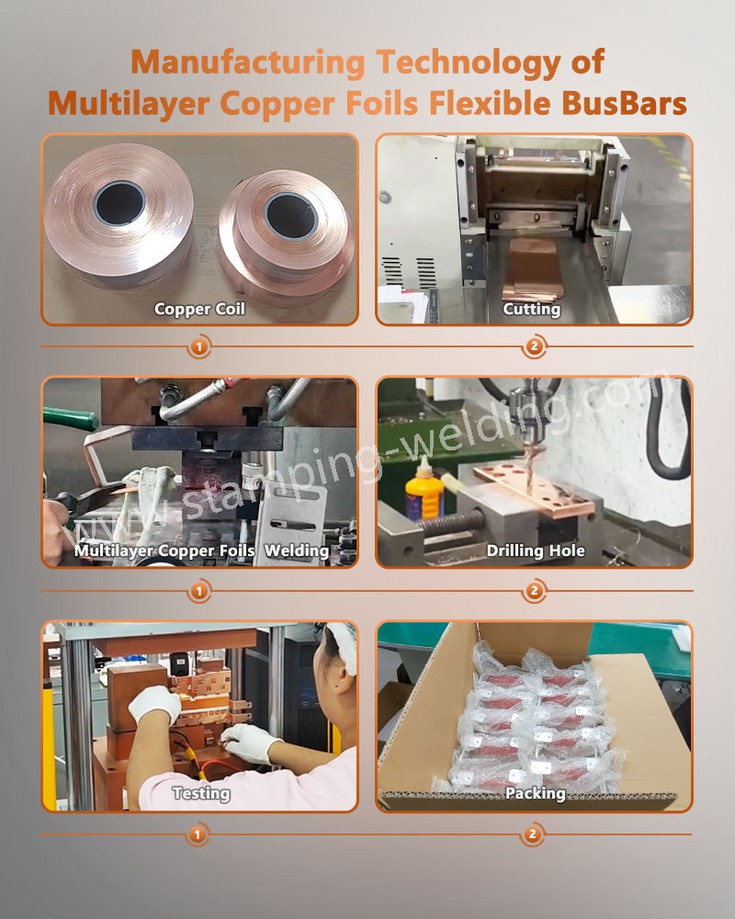

Високо{0}}качествените медни бобини служат като суровина. Тези бобини обикновено са изработени от мед с висока -чистота, което осигурява отлична електрическа проводимост на крайния продукт. Свойствата на медта, като нейното ниско електрическо съпротивление и добра топлопроводимост, са от решаващо значение за работата на шините.

Медните намотки се нарязват на подходящи дължини и форми в съответствие с проектните изисквания на шините. Прецизното рязане е от съществено значение, за да се гарантира, че следващите производствени стъпки могат да бъдат извършени точно. Специално оборудване за рязане се използва за постигане на чисти и точни срезове, минимизиране на материалните отпадъци и гарантиране на точността на размерите на медните детайли.

Това е основен процес. Множество слоеве нарязани медни фолиа се подреждат заедно и след това се подлагат на процеса на дифузионно заваряване. При специфични условия на температура и налягане (под точката на топене на медта), атомите на интерфейсите на фолиата дифундират един в друг, образувайки силна връзка. Този-метод на свързване в твърдо състояние гарантира, че шината поддържа добри електрически и механични свойства, като същевременно постига монолитна структура.

След заваряване в шините могат да се пробият отвори. Тези отвори обикновено са за целите на монтажа, като например за закрепване на болтове или свързване към други електрически компоненти. Изисква се прецизно пробиване, за да се гарантира, че отворите са с правилния размер и позиция, без да се причинява повреда на структурата на шината и електрическите характеристики.

Провеждат се цялостни тестове, за да се гарантира качеството на многослойната гъвкава шина от медно фолио. Тестовете могат да включват проверка на електрическата проводимост, за да се осигури ниско съпротивление, проверка на механичната якост, за да се потвърди, че тя може да издържи на очакваните сили, и проверка на целостта на заваръчните съединения. Не - разрушителните методи за изпитване също могат да се използват за откриване на вътрешни дефекти, без да се повреди шината.

След като шините преминат фазата на тестване, те се опаковат внимателно. Това включва защита на шините от физически повреди по време на транспортиране и съхранение. Те обикновено са опаковани в анти{2}}антистатични и удар{3}}поглъщащи материали и поставени в подходящи опаковъчни кутии, за да се гарантира, че ще достигнат до клиентите в перфектно състояние.





В автомобилния сектор, особено в електрическите и хибридните превозни средства, многослойните гъвкави шини от медно фолио се използват широко. Те се използват в батерийни пакети за свързване на отделни батерийни клетки или модули, осигурявайки надеждна и гъвкава електрическа връзка. Способността им да се справят с големи токове и да издържат на вибрациите и температурните промени в отделението на двигателя на превозното средство ги прави основни за осигуряване на ефективна работа на електрическата система на превозното средство. Освен това те могат да бъдат намерени в системи за електрическо задвижване, като например връзката между инвертора и електрическия мотор, където тяхната гъвкавост позволява по-лесен монтаж и по-добро адаптиране на механичните движения.​

В приложения за възобновяема енергия като слънчеви електроцентрали и вятърни турбини, тези шини играят жизненоважна роля. В слънчевите инвертори те се използват за пренос на електрическа енергия от слънчевите панели към системата за свързване към мрежата -. Тяхната висока електрическа проводимост и топлинна ефективност спомагат за подобряване на ефективността на преобразуването на енергия. Във вятърните турбини многослойните гъвкави шини от медно фолио се използват в електрическите системи в рамките на гондолата, където те трябва да издържат на постоянните вибрации и суровите условия на околната среда, като същевременно поддържат надеждни електрически връзки.​

Космическата индустрия също се възползва от уникалните свойства на многослойните гъвкави шини от медно фолио. В електрическите системи на самолетите пространството е от първостепенно значение и компонентите трябва да са леки, но много надеждни. Тези гъвкави шини могат да бъдат персонализирани, за да пасват на сложните и ограничени пространства в самолета. Тяхната гъвкавост позволява лесно инсталиране и маршрутизиране, докато тяхната висока механична якост и отлична електрическа производителност гарантират безопасна и ефективна работа на електрическите системи на самолета, дори при екстремни условия като голяма надморска височина и бързи температурни промени.​

В приложения на силова електроника, като например във високо-честотни преобразуватели на мощност и индустриални системи за управление, много-слойната гъвкава шина от медно фолио се използва за осъществяване на електрически връзки между различни компоненти. Способността им да се справят с високо-честотни токове с нисък импеданс и добрите им възможности за термично управление ги правят-подходящи за тези приложения. Те помагат за намаляване на електромагнитните смущения (EMI) и подобряват цялостната производителност и ефективност на силовите електронни устройства.​
